二重ループのフローチャートはどう書く？動かしてわかる実行順序と繰り返し回数

二重ループのフローチャートは、内側の繰り返しを外側の繰り返しの中に置いて表します。大切なのは、内側が終わったあとに外側を1つ進め、次の内側を最初から始めることです。

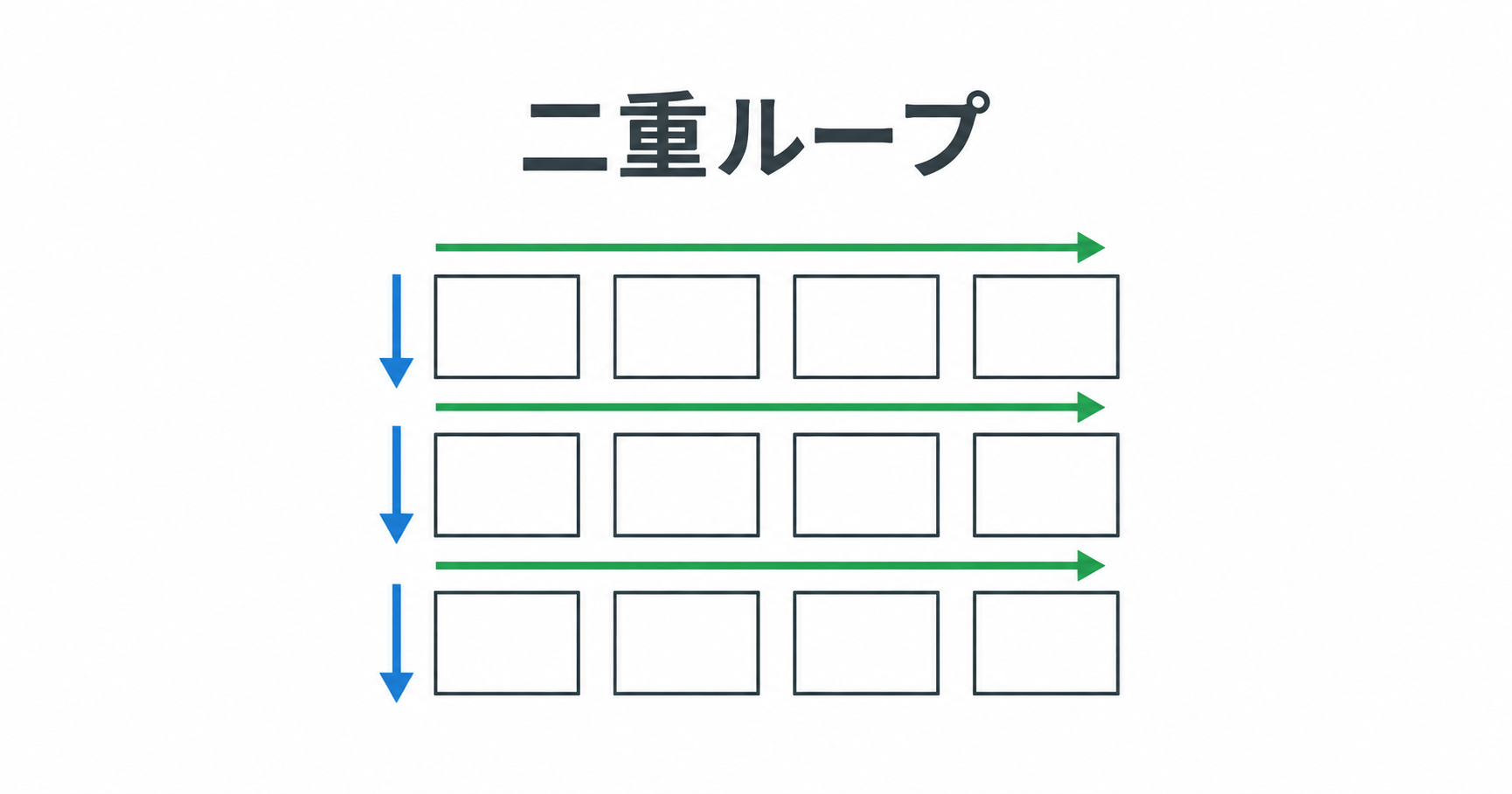

「矢印はどこへ戻す？」「3回の中で4回繰り返すと、合計7回？ 12回？」。この記事では、3行4列のマスを順に塗る例で、その疑問を確かめます。外側・内側の値とフローチャートを一緒に追い、回数を変えたときの結果も予想してみましょう。

二重ループを動かして確認する / 練習問題へ進む

二重ループとは？ 3回と4回を「足す」のではなく「入れ子にする」

たとえば、3つの棚にそれぞれ4個の商品を並べる作業を考えます。1段目に4個並べてから2段目へ移り、また4個並べ、最後に3段目にも4個並べます。1個並べる処理は合計12回です。

外側のループが棚の段を選び、内側のループがその段の商品を1個ずつ処理します。このように、繰り返しの中に別の繰り返しを置くことを、入れ子、またはネストと呼びます。

対して、「3回の処理を終えてから、別の処理を4回行う」なら二重ループではありません。繰り返しを2つ順番に並べただけなので、両方の処理回数の合計は7回です。

フローチャートは、内側と外側の戻り先を分ける

今回の図では、開始・終了を角の丸い記号、値の初期化や更新を長方形、条件判定をひし形で表します。判定から出る矢印には「はい」「いいえ」を付け、どちらへ進むかを区別します。

外側のカウンタをi、内側のカウンタをjとします。ここでのiとjは、それぞれ行と列を表す番号で、どちらも0から数えます。画面の「塗った回数」は、判定や更新ではなく、「マスを塗る」という処理を実行した回数です。

1. iと塗った回数を0にする。
2. 外側の条件「iが行数未満か」を判断する。「いいえ」なら終了する。
3. 「はい」ならjを0に戻す。ここが新しい行の始まりになる。
4. 内側の条件「jが列数未満か」を判断する。
5. 「はい」ならマス（i, j）を塗り、jを1増やして内側の判定へ戻る。
6. 内側が「いいえ」になったらiを1増やし、外側の判定へ戻る。

jを増やしたあとは内側の判定へ戻り、jの初期化へは戻りません。iを増やしたあとは外側の判定へ戻ります。その判定が「はい」だったときにだけ、jを0へ戻して次の行を処理します。

動かして確認：外側3回、内側4回なら何回塗る？

まず合計回数を予想して回答し、「1ステップ」で流れを追ってみてください。色の付いた枠は直前に実行した処理、色の付いた矢印は次の進行方向です。マス内には処理した順番が表示されます。

とくに、jが4になる場面と、次の行でjが0になる場面を比べると、二重ループの区切りが分かります。「自動再生」は途中で一時停止できます。行数・列数を変えると実行は最初に戻ります。

実行順序を追う：内側が一巡してから外側が進む

3行4列の場合、マスを塗るときの（i, j）は次の順番です。

• 1行目：（0, 0）→（0, 1）→（0, 2）→（0, 3）
• 2行目：（1, 0）→（1, 1）→（1, 2）→（1, 3）
• 3行目：（2, 0）→（2, 1）→（2, 2）→（2, 3）

1行目ではiは0のままで、jだけが0、1、2、3と変わります。最後のマスを塗ったあとjを4にすると、「4 < 4」は成り立たず、内側のループを抜けます。次にiを1に増やし、外側の判定が「はい」ならjを0へ戻します。

iとjを同時に増やすのではありません。同時に増やすと（0, 0）、（1, 1）、（2, 2）のように斜めのマスだけをたどる別の処理になってしまいます。

なぜ内側のカウンタを毎回0に戻すのか

1行目の処理が終わったとき、jは4です。2行目に移ってもそのままにすると、最初から「4 < 4」が「いいえ」になり、2行目を1マスも塗れません。3行目も同じです。

そのため、jの初期化は外側のループの中、内側のループの手前に置きます。一方、iの初期化は外側のループに入る前に一度だけ行います。外側の戻り先をiの初期化にしてしまうと、iが毎回0になり、終了に近づきません。

処理回数と、終了したときのカウンタは違う

この例では、塗る処理の回数は3 × 4 = 12回です。しかし、最後に塗ったマスは（2, 3）で、終了時の値はi = 3、j = 4です。最後に塗ったあとも更新と判定があるため、終了時の値は最後のマスの番号と一致しません。

条件判定も塗る回数とは別です。外側の判定は、3行を始める判定と最後に終了する判定で4回。内側は各行で4回の「はい」と最後の「いいえ」があるため、5回ずつ、合計15回判定します。

「外側の回数 × 内側の回数」で塗る回数を求められるのは、各行で同じ列数を処理し、途中で打ち切らない今回のルールだからです。内側の回数が行ごとに変わったり、途中で繰り返しを抜けたりする場合は、そのまま掛け算にはできません。

練習問題：回数を変えたらどうなる？

教材の「練習する条件」で同じ設定を選べます。予想を入力してから実行し、回数だけでなく終了時の値も確かめてください。

1問目：3行4列

塗る処理は全部で何回ですか。最後に塗るマスの（i, j）はいくつですか。

2問目：2行3列

塗る処理は全部で何回ですか。1行目の終わりから2行目の始まりまで、jはどう変わりますか。

3問目：0行4列

内側が4回でも、外側が0回なら塗る処理は実行されますか。

4問目：3行0列

塗る処理が0回でも、iは増えますか。前問と流れの違いを考えてみましょう。

二重ループを使う場面と、処理量への注意

表の全セルを確認する、座席を行と列で調べる、複数のサイズと色の組み合わせを列挙する、といった「それぞれについて、さらにすべてを処理する」場面で二重ループが役立ちます。

ただし、繰り返しを重ねるほど処理量が増える点には注意が必要です。100行100列なら1万回、1,000行1,000列なら100万回です。両方を10倍にすると回数は100倍になります。すべての組み合わせが必要なのか、探したいものが見つかったら終了できるのかなど、目的に合わせて手順を考えます。

まとめ：戻り先と初期化の位置を確認する

二重ループは、外側を1回進めるごとに、内側を最初から繰り返す構造です。フローチャートでは、内側の更新は内側の判定へ、内側の終了は外側の更新へつなぎます。内側のカウンタを初期化する位置と、2本の戻り経路を確認すると、複雑に見える流れも順に追えます。
